1.GPIO简介
GPIO 的全称是 General Purpose Input Output，即通用输入输出。简单来说，它就是芯片上的那些引脚，你可以通过代码控制它们“通电”或“断电”，也可以让它们去感知外界的电压。
1. GPIO 的基本功能
每个 GPIO 引脚都可以被配置为两种最基本的状态：
输出 (Output)：由芯片控制引脚。
高电平 (High)：引脚输出约 3.3V 电压（相当于开关接通）。
低电平 (Low)：引脚输出 0V 电压（相当于开关断开）。
应用：点亮 LED、驱动蜂鸣器、控制继电器。
输入 (Input)：芯片检测引脚上的电压。
如果外界给引脚 3.3V，程序读到的是
1。如果外界给引脚 0V，程序读到的是
0。应用：读取按键是否按下、接收传感器触发信号。
2. GPIO 的内部构造
为了应对不同的场景，STM32 的 GPIO 引脚内部设计了复杂的电路。
你需要重点理解这几种常用模式：
输出模式
推挽输出 (Push-Pull)：最常用的输出方式。可以输出高、低电平，驱动能力强，适合点灯、控制驱动电路。
开漏输出 (Open-Drain)：只能输出低电平。如果要输出高电平，必须在外电路接一个上拉电阻。常用于 I2C 通信。
输入模式
上拉输入 (Pull-up)：引脚内部接一个电阻到 3.3V。当外部没有信号时，引脚默认保持高电平。
下拉输入 (Pull-down)：引脚内部接一个电阻到 GND。当外部没有信号时，引脚默认保持低电平。
浮空输入 (Floating)：内部既不接上拉也不接下拉，电平极易受外界干扰而抖动。通常在特定的通信协议（如 USART）中使用。
3. GPIO 的命名规则
STM32 的引脚非常多，它是按“组”分的：
组名：GPIOA, GPIOB, GPIOC ... (每一组通常有 16 个引脚)。
编号：0 到 15。
示例：
PC13表示 C 组 的第 13 号 引脚（这是很多开发板板载 LED 所在的引脚）。
💡 深度提示：记得开头那句代码吗？
无论是输入还是输出，在操作任何 GPIO 之前，第一步永远是开启该组的时钟。

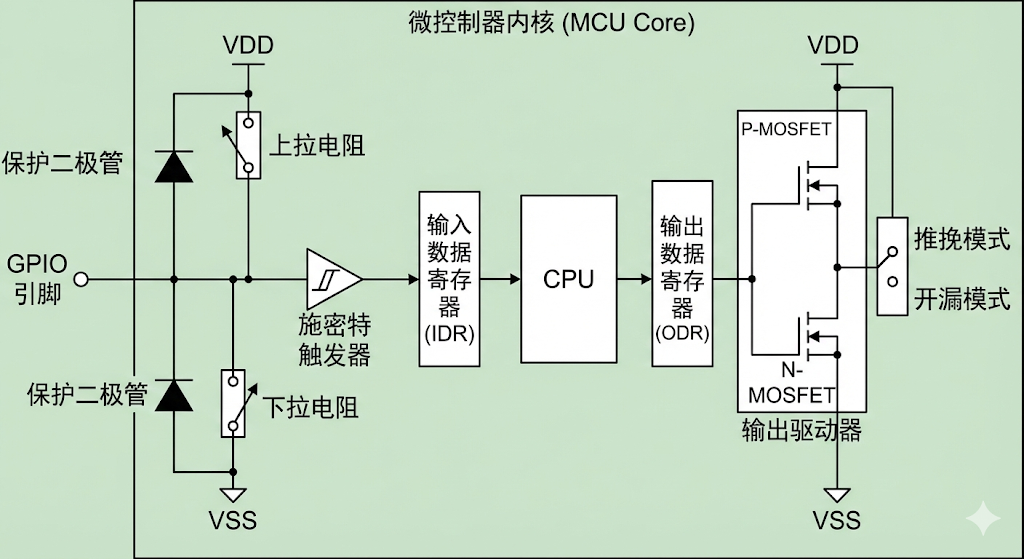

2.GPIO 引脚基本结构
GPIO 的工作原理。
三个核心部分：保护与稳定电路、输入数据路径、输出驱动电路。
第一部分：保护与稳定（位于图片最左侧）
这是 GPIO 的“大门”，负责保护内部电路并确保信号初始状态的稳定。
1. 保护二极管 (Protection Diodes)
位置： 图片最左侧，引脚上下各有一个二极管。
原理：
上方二极管： 连接到 VDD（电源）。当引脚输入的电压异常过高（超过 VDD）时，该二极管导通，将多余的电流“泄放”到电源中，防止烧坏内部电路。
下方二极管： 连接到 VSS（地）。当引脚输入的电压异常过低（低于VSS，即负电压）时，该二极管导通，防止负电压损坏芯片。
总结： 它们是芯片的“避雷针”，防止静电或过压损坏芯片。
2. 上拉/下拉电阻 (Pull-Up/Pull-Down Resistors)
位置： 二极管右侧，通过开关连接的两个电阻。
原理：
上拉电阻： 当开关闭合时，引脚通过电阻连接到 VDD。如果外部没有信号（悬空），引脚会被“拉”到高电平。
下拉电阻： 当开关闭合时，引脚通过电阻连接到 VSS。如果外部没有信号，引脚会被“拉”到低电平。
总结： 它们给引脚一个“默认状态”，防止引脚因为悬空而出现乱码。可以通过软件控制这两个开关的通断。
第二部分：输入路径（图中中间部分，箭头向右 ---->）
当我们需要读取外部信号（如按键按下、传感器信号）时，信号走这条路。
3. 施密特触发器 (Schmitt Trigger)
位置： 三角形符号，位于输入线上。
原理： 这是一个特殊的电压比较器。外部输入的信号往往不是完美的 0V 或 3.3V，可能带有杂波或处于中间电压。
当电压高于某个阈值（如 2.0V），它输出逻辑 1。
当电压低于某个阈值（如 1.0V），它输出逻辑 0。
总结： 它的作用是“整形”和“滤波”，把外部不稳定的模拟电压变成内部 CPU 能看懂的纯净数字信号（0 或 1）。
4. 输入数据寄存器 (IDR)
位置： 施密特触发器后面。
原理： 这是一个存储单元。施密特触发器输出的“0”或“1”会暂时存放在这里。
总结： 它是“信箱”。CPU 随时来读取 IDR 里的数值，就知道当前引脚是高电平还是低电平了。
第三部分：输出路径（图中右侧部分，箭头向左 <----）
当我们需要控制外部设备（如点亮 LED、发送数据）时，信号走这条路。
5. 输出数据寄存器 (ODR)
位置： CPU 右侧。
原理： 当你在代码中写
GPIO_Write(1)时，CPU 会把这个“1”写入 ODR 寄存器。总结： 它是“指令台”，保存了 CPU 想要输出的目标电平。
6. 输出驱动器 (Output Driver - MOS管组)
位置： 图片最右侧的大方框，包含 P-MOSFET (上管) 和 N-MOSFET (下管)。
原理： 这是一个电子开关组合，根据 ODR 的指令来控制引脚电压。图中展示了两种模式：
模式 A：推挽输出 (Push-Pull) —— 驱动能力强
输出高电平 (1)： 上方的 P-MOS 导通，下方的 N-MOS 截止。电流从VDD 流向引脚，对外输出高电平。
输出低电平 (0)： 上方的 P-MOS 截止，下方的 N-MOS 导通。电流从引脚流向VSS，对外输出低电平。
模式 B：开漏输出 (Open-Drain) —— 用于 I2C 或 电平转换
输出低电平 (0)： 下方的 N-MOS 导通，引脚直接接地（VSS），输出强低电平。
输出高电平 (1)： 上方的 P-MOS 不工作 (被断开)，下方的 N-MOS 截止。此时引脚处于“高阻态”（相当于断路）。注意： 此时必须在外部接一个上拉电阻，才能将电平拉高。
总结信号流向
读数据 (Input)：
外部引脚电压----> 保护二极管(过压保护) -----> 施密特触发器(整形) ----> IDR寄存器-----> CPU 读取。
写数据 (Output)：
CPU 写指令-----> ODR寄存器 ----> 输出控制电路----> 控制 P-MOS/N-MOS 开关 ----> 引脚呈现高/低电平。

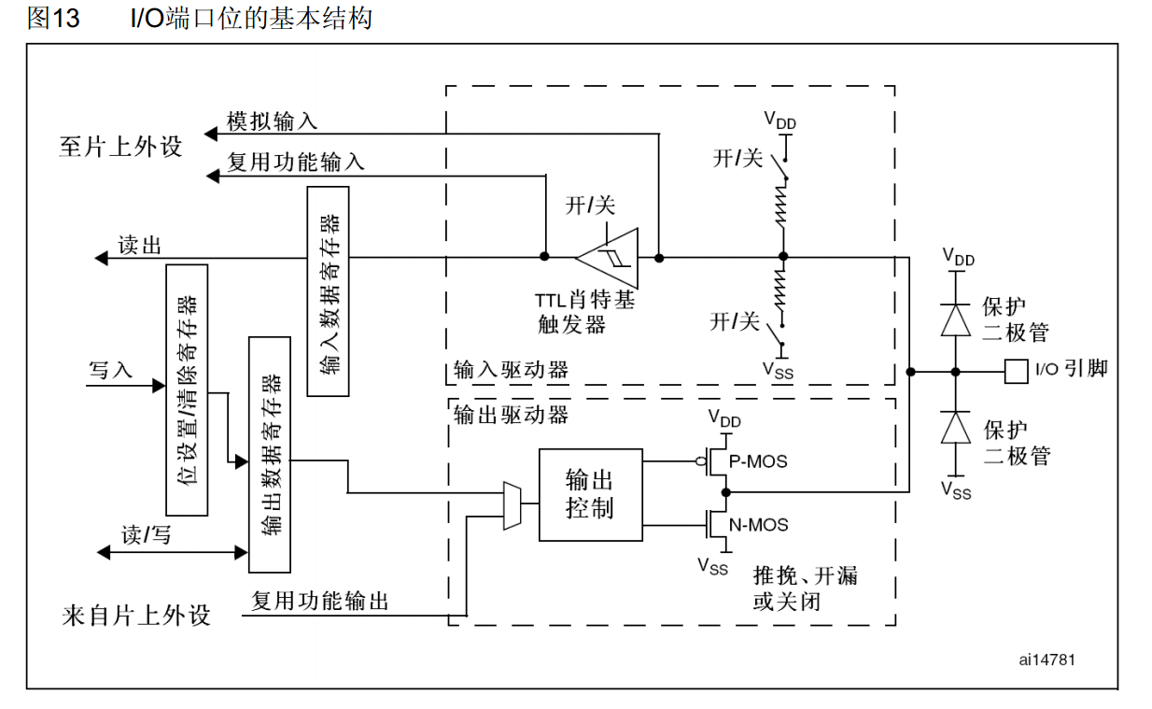

3.GPIO位结构
这张图片展示了一个非常经典且标准的 GPIO（通用输入/输出）位结构图（看起来非常像 STM32 系列单片机的 GPIO 结构）。按照信号流向和功能模块，把这张图拆解为四个核心部分：
1. 保护电路 (最右侧)
位于图片的最右侧，直接连接外部引脚。
组件： 两个保护二极管（一个接 $V{DD}$，一个接 $V{SS}$）。
工作原理：
这是芯片的“防弹衣”。
如果引脚电压 高于 $V_{DD}$，上方二极管导通，电流流向电源。
如果引脚电压 低于 $V_{SS}$（负电压），下方二极管导通，电流从地流出。
目的： 防止外部过高或过低的电压（如静电 ESD）烧毁芯片内部的精密电路。
2. 上拉/下拉电阻 (右侧上方)
位于保护二极管的左侧。
组件： 两个开关 + 两个电阻。
工作原理： 通过软件配置这两个开关的闭合状态。
上拉 (Pull-up)： 上方开关闭合，引脚通过电阻连到 $V_{DD}$，默认为高电平。
下拉 (Pull-down)： 下方开关闭合，引脚通过电阻连到 $V_{SS}$，默认为低电平。
浮空 (Floating)： 两个开关都断开，电平由外部信号完全决定。
目的： 消除引脚在没有外部信号时的不确定状态（防止乱码）。
3. 输入驱动器 (中间上部)
这是信号从外部进入芯片的通道。图片中展示了信号进入后的三条分路：
核心组件：TTL肖特基触发器 (Schmitt Trigger)
它是一个迟滞比较器，作用是将外部波动的模拟电压信号“整形”为标准的数字信号（0 或 1）。
注意： 图中显示它有一个“开/关”控制。当配置为模拟输入模式时，这个触发器会被关闭，以节省功耗。
信号的三条去路：
模拟输入 (至片上外设)：
路径： 不经过肖特基触发器，直接传输电压值。
用途： 给 ADC（模数转换器）读取具体的电压数值。
复用功能输入 (至片上外设)：
路径： 经过触发器整形后，直接连接到内部的其他外设。
用途： 例如串口 (UART) 的 RX 引脚、定时器的输入捕获引脚。
输入数据寄存器 (至 CPU)：
路径： 经过触发器整形后，存入输入数据寄存器。
用途： CPU 通过“读出”指令读取该寄存器，就能知道当前引脚是 0 还是 1。
4. 输出驱动器 (中间下部)
这是信号从芯片发往外部的通道。
写数据源头：
位设置/清除寄存器 (BSRR)： 这是一个控制型寄存器，CPU 往这里写数据，可以原子操作地修改 ODR 的值（防止多任务打断产生的风险）。
输出数据寄存器 (ODR)： 最终决定输出电平的地方，锁存数据。
复用功能输出： 如果开启复用（如 PWM 输出），信号来源就不是 ODR，而是来自片上外设（如定时器）。
输出控制逻辑：
图中有一个梯形选择器（多路选择器），决定是让 ODR 控制引脚，还是让 复用功能 控制引脚。
随后进入“输出控制”模块，这里会根据模式（推挽或开漏）处理信号，控制后面的 MOS 管。
双 MOS 管驱动电路 (P-MOS + N-MOS)：
推挽模式 (Push-Pull)： P-MOS 和 N-MOS 轮流工作。输出 1 时 P-MOS 导通（强上拉）；输出 0 时 N-MOS 导通（强下拉）。驱动能力强，开关速度快。
开漏模式 (Open-Drain)： P-MOS 彻底不工作。输出 0 时 N-MOS 导通（接地）；输出 1 时 N-MOS 截止（高阻态）。需要外接上拉电阻才能输出高电平，常用于 I2C 通信。
关闭 (模拟模式)： P-MOS 和 N-MOS 都关闭，引脚呈现高阻态，避免干扰模拟信号读取。
总结图中的工作流
CPU 写： CPU----> 位设置/清除寄存器 ----> 输出数据寄存器 ----> 输出控制 ----> MOS管 ----> 引脚电平变化。
CPU 读： 引脚电平 ----> 肖特基触发器 ----> 输入数据寄存器 ----> CPU 读取。
外设复用： 信号直接绕过数据寄存器，在复用功能输入/输出通道与片上外设（如 I2C, SPI, USART）直接交互。
4.GPIO模式
通过配置GPIO的端口配置寄存器，端口可以配置成以下8种模式：
